焊管
本文包括焊管簡介，焊管常用材質，焊管分類，焊管種類，焊管用途分類
焊管簡介
焊接鋼管也稱焊管，是用鋼板或帶鋼經過卷曲成型后焊接制成的鋼管。焊接鋼管生產工藝簡單，生產效率高，品種規格多，設備資少，但一般強度低于無縫鋼管。
20世紀30年代以來，隨著優質帶鋼連軋生產的迅速發展以及焊接和檢驗技術的進步，焊縫質量不斷提高，焊接鋼管的品種規格日益增多，并在越來越多的領域代替了無縫鋼管。焊接鋼管按焊縫的形式分為直縫焊管和螺旋焊管。按生產方法分類：工藝分類-電弧焊管，電阻焊管，（高頻，低頻）氣焊管，爐焊管。直縫焊管生產工藝簡單，生產效率高，成本低，發展較快。螺旋焊管的強度一般比直縫焊管高，能用較窄的坯料生產管徑較大的焊管，還可以用同樣寬度的坯料生產管徑不同的焊管。但是與相同長度的直縫管相比，焊縫長度增加30~100%，而且生產速度較低。
焊管常用材質
焊管常用材質為：Q235A，Q235C、Q235B、16Mn、20#、Q345、L245、L290、X42、X46、X60、X80、0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等。
焊管分類
焊管 因其焊接形式的不同分為直縫焊管和螺旋焊管兩種。因其端部形狀又分為圓形焊管和異型（方、扁等）焊管。焊管因其材質和用途不同而分為如下若干品種：
GB/T3091-2001（低壓流體輸送用鍍鋅焊接鋼管）主要用于輸送水、煤氣、空氣、油和取暖熱水或蒸汽等一般較低壓力流體和其它用途管。其代表材質為：Q235A級鋼。
GB/T14291-2006（礦用流體輸送焊接鋼管）主要用于礦山壓風、排水、軸放瓦斯用直縫焊接鋼管。其代表材質Q235A、B級鋼。GB/T14980-1994（低壓流體輸送用大直徑電焊鋼管）。主要用于輸送水、污水、煤氣、空氣、采暖蒸汽等低壓流體和其它用途。其代表材質Q235A級鋼。
GB/T12770-2002（機械結構用不銹鋼焊接鋼管）主要用于機械、汽車、自行車、家具、賓館和飯店裝飾及其他機械部件與結構件。其代表材質0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等。
GB/T12771-1991（流體輸送用不銹鋼焊接鋼管）主要用于輸送低壓腐蝕性介質。代表材質為0Cr13、0Cr19Ni9、00Cr19Ni11、00Cr17、0Cr18Ni11Nb、0017Cr17Ni14Mo2等。
另有，裝飾用焊接不銹鋼管（GB/T 18705-2002），建筑裝飾用不銹鋼焊接管材（JG/T 3030-1995），低壓流體輸送用大直徑電焊鋼管（GB/T 3091-2001），以及換熱器用焊接鋼管（YB4103-2000）。
直縫焊管生產工藝簡單，生產效率高，成本低，發展較快。螺旋焊管的強度一般比直縫焊管高。較窄的坯料生產管徑較大的焊管，還可以用同樣寬度的坯料生產管徑不同的焊管。但是與相同長度的直縫管相比，焊縫長度增加30~100%，而且生產速度較低。
直徑大或較厚的焊管，一般用鋼坯料直接做成，而小焊管薄壁焊管只需要通過鋼帶直接焊接就可以了。然后經過簡單拋光，拉絲就可以了。因此，較小口徑的焊管大都采用直縫焊，大口徑焊管則大多采用螺旋焊。
補充：焊管是用帶鋼焊接的，所以在原來它的地位沒無縫管高。
附注：直縫焊管生產流程圖（1）和螺旋焊管生產流程圖（2）

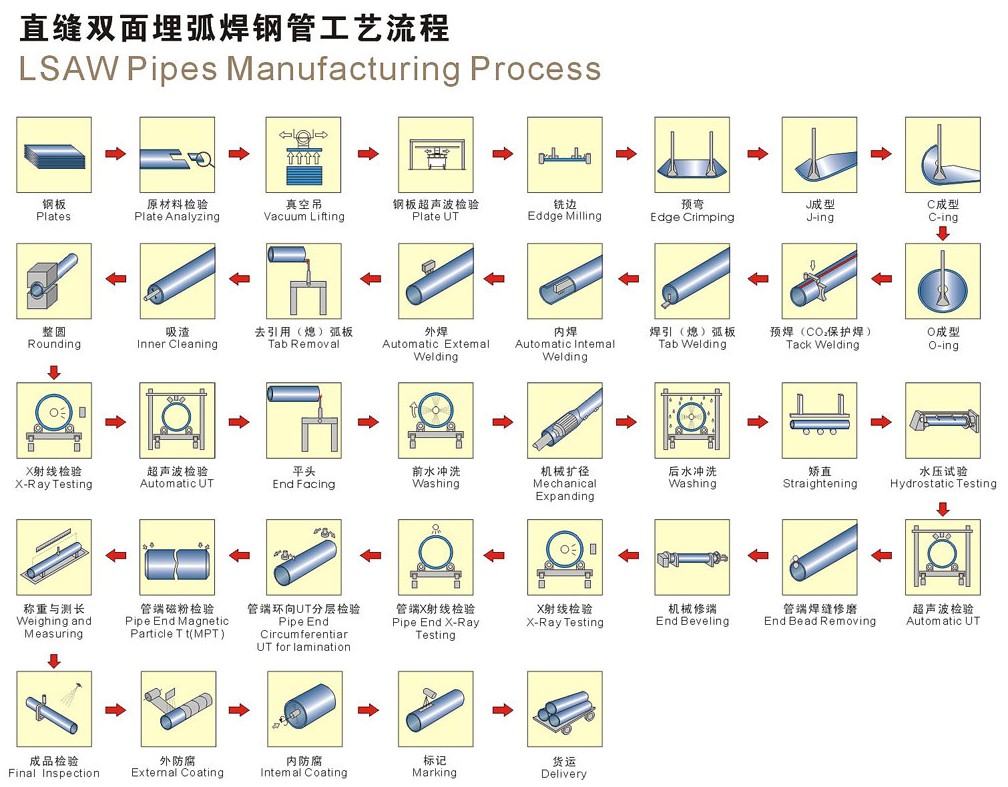

直縫焊管生產流程圖（1）

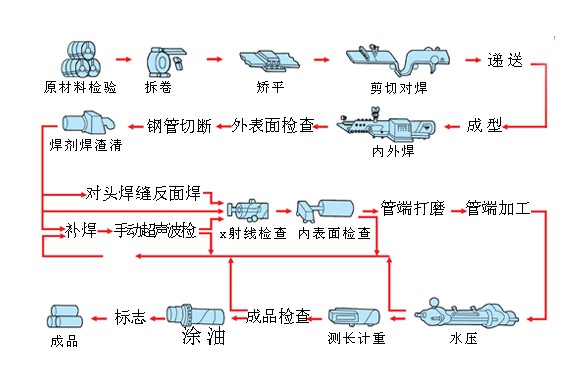

螺旋焊管生產流程圖（2）
焊管種類
焊管種類補充：
1.普通碳素鋼電線套管（GB3640-88）是工業與民用建筑、安裝機器設備等電氣安裝工程中用于保護電線的鋼管。
2.直縫電焊鋼管（YB242-63）是焊縫與鋼管縱向平行的鋼管。通常分為公制電焊鋼管、電焊薄壁管、變壓器冷卻油管等等。
3.承壓流體輸送用螺旋縫埋弧焊鋼管（SY5036-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，用雙面埋弧焊法焊接，用于承壓流體輸送的螺旋縫鋼管。鋼管承壓能力強，焊接性能好，經過各種嚴格的科學檢驗和測試，使用安全可靠。鋼管口徑大，輸送效率高，并可節約鋪設管線的投資。主要用于輸送石油、天然氣的管線。
4.承壓流體輸送用螺旋縫高頻焊鋼管（SY5038-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用高頻搭接焊法焊接的，用于承壓流體輸送的螺旋縫高頻焊鋼管。鋼管承壓能力強，塑性好，便于焊接和加工成型；經過各種嚴格和科學檢驗和測試，使用安全可靠，鋼管口徑大，輸送效率高，并可節省鋪設管線的投資。主要用于鋪設輸送石油、天然氣等的管線。
5.一般低壓流體輸送用螺旋縫埋弧焊鋼管（SY/T5037-2000）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用雙面自動埋弧焊或單面焊法制成的用于水、煤氣、空氣和蒸汽等一般低壓流體輸送用埋弧焊鋼管。
6.一般低壓流體輸送用螺旋縫高頻焊鋼管（SY5039-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用高頻搭接焊法焊接用于一般低壓流體輸送用螺旋縫高頻焊鋼管。
7．樁用螺旋焊縫鋼管（SY5040-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用雙面埋弧焊接或高頻焊接制成的，用于土木建筑結構、碼頭、橋梁等基礎樁
焊管按用途分類
分為一般焊管、鍍鋅焊管、吹氧焊管、電線套管、公制焊管、托輥管、深井泵管、汽車用管、變壓器管、電焊薄壁管、電焊異型管和螺旋焊管。
一般焊管：一般焊管用來輸送低壓流體。用Q195A、Q215A、Q235A鋼制造。也可采用易于焊接的其它軟鋼制造。鋼管要進行水壓、彎曲、壓扁等實驗，對表面質量有一定要求，通常交貨長度為4-10m，常要求定尺（或倍尺）交貨。焊管的規格用公稱口徑表示（毫米或英寸）公稱口徑與實際不同，焊管按規定壁厚有普通鋼管和加厚鋼管兩種，鋼管按管端形式又分帶螺紋和不帶螺紋兩種。
鍍鋅鋼管：為提高鋼管的耐腐蝕性能，對一般鋼管（黑管）進行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鋼鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低。
吹氧焊管：用作煉鋼吹氧用管，一般用小口徑的焊接鋼管，規格由3/8寸-2寸八種。用08、10、15、20或Q195-Q235鋼帶制成。為防蝕，有的進行滲鋁處理。
電線套管：也是普通碳素鋼電焊鋼管，用在混凝土及各種結構配電工程，常用的公稱直徑從13-76mm。電線套套管壁較薄，大多進行涂層或鍍鋅后使用，要求進行冷彎試驗。
公制焊管：規格用無縫管形式，用外徑*壁厚毫米表示的焊接鋼管，用普通碳素鋼、優質碳素鋼或普能低合金鋼的熱帶、冷帶焊接，或用熱帶焊接后再經冷撥方法制成。公制焊管分普能和薄壁、普通用作結構件，如傳動軸，或輸送流體，薄壁用來生產家具、燈具等，要保證鋼管強度和彎曲試驗。
托輥管：用于帶式輸送機托輥電焊鋼管，一般用Q215、Q235A、B鋼及20鋼制造，直徑63.5-219.0mm。對管彎曲度、端面要與中心線垂直、橢圓度有一定要求，一般進行水壓和壓扁試驗。
變壓器管：用于制造變壓器散熱管和其它熱交換器，采用普通碳素鋼制造，要求進行壓扁、擴口、彎曲、液壓試驗。鋼管以定尺或倍尺交貨，對鋼管彎曲度有一定要求。
異型管：由普通碳結結構鋼及16Mn等鋼帶焊制的方形管、矩形管、帽形管、空膠鋼門窗用鋼管，主要用作農機構件、鋼窗門等。
電焊薄壁管：主要用來制作家具、玩具、燈具等。近年來不銹鋼帶制作的薄壁管應用很廣，高級家具、裝飾、欄柵等。
螺旋焊管：是將低碳碳素結構鋼或低合金結構鋼鋼帶按一定的螺旋線的角度（叫成型角）卷成管坯，然后將管縫焊接起來制成，它可以用較窄的帶鋼生產大直徑的鋼管。螺旋焊管主要用于石油、天然氣的輸送管線，其規格用外徑*壁厚表示。螺旋焊管有單面焊的和雙面焊的，焊管應保證水壓試驗、焊縫的抗拉強度和冷彎性能要符合規定。
按端部形狀分類
分為圓形焊管和異型（方、扁等）焊管。
焊管規格表大全
1.直縫焊管規格表
公稱尺寸 國標厚度mm
1分 2
2分 2.25
3分 2.25
4分 2.75
6分 2.75
1寸 3.25
1寸2 3.25
1寸半 3.5
2寸 3.5
2.螺旋焊管規格表
|
規格 |
壁厚 |
米重 |
國標水壓值 |
部標水壓值 |
規格 |
壁厚 |
米重 |
國標水壓值 |
部標水壓值 |
|
219 |
6 |
32.02 |
9.7 |
7.7 |
720 |
6 |
106.15 |
3 |
2.3 |
|
|
7 |
37.1 |
11.3 |
9 |
|
7 |
123.59 |
3.5 |
2.7 |
|
|
8 |
42.13 |
12.9 |
10.3 |
|
8 |
140.97 |
4 |
3.1 |
|
273 |
6 |
40.01 |
7.7 |
6.2 |
|
9 |
158.31 |
4.5 |
3.5 |
|
|
7 |
46.42 |
9 |
7.2 |
|
10 |
175.6 |
5 |
3.9 |
|
|
8 |
52.78 |
10.3 |
8.3 |
|
12 |
210.02 |
6 |
4.7 |
|
325 |
6 |
47.7 |
6.5 |
5.2 |
820 |
7 |
140.85 |
3.1 |
2.4 |
|
|
7 |
55.4 |
7.6 |
6.1 |
|
8 |
160.7 |
3.5 |
2.7 |
|
|
8 |
63.04 |
8.7 |
6.9 |
|
9 |
180.5 |
4 |
3.1 |
|
377 |
6 |
55.4 |
5.7 |
4.5 |
|
10 |
200.26 |
4.4 |
3.4 |
|
|
7 |
64.37 |
6.7 |
5.2 |
|
11 |
219.96 |
4.8 |
3.8 |
|
|
8 |
73.3 |
7.6 |
6 |
|
12 |
239.62 |
5.3 |
4.1 |
|
|
9 |
82.18 |
8.6 |
6.8 |
920 |
8 |
180.43 |
3.1 |
2.5 |
|
|
10 |
91.01 |
- |
7.5 |
|
9 |
202.7 |
3.5 |
2.8 |
|
426 |
6 |
62.25 |
5.1 |
4 |
|
10 |
224.92 |
3.9 |
3.1 |
|
|
7 |
72.83 |
5.9 |
4.6 |
|
11 |
247.22 |
4.3 |
3.4 |
|
|
8 |
82.97 |
6.8 |
5.3 |
|
12 |
269.21 |
4.7 |
3.7 |
|
|
9 |
93.05 |
7.6 |
6 |
1020 |
8 |
200.16 |
2.8 |
2.2 |
|
|
10 |
103.09 |
8.5 |
6.7 |
|
9 |
224.89 |
3.2 |
2.5 |
|
478 |
6 |
70.34 |
4.5 |
3.5 |
|
10 |
249.58 |
3.5 |
2.8 |
|
|
7 |
81.81 |
5.3 |
4.1 |
|
11 |
274.22 |
3.9 |
3 |
|
|
8 |
93.23 |
6 |
4.7 |
|
12 |
298.81 |
4.2 |
3.3 |
|
|
9 |
104.6 |
6.8 |
5.3 |
1220 |
8 |
239.62 |
- |
1.8 |
|
|
10 |
115.92 |
7.5 |
5.9 |
|
10 |
298.9 |
3 |
2.3 |
|
529 |
6 |
77.89 |
4.1 |
3.2 |
|
11 |
328.47 |
3.2 |
2.5 |
|
|
7 |
90.61 |
4.8 |
3.7 |
|
12 |
357.99 |
3.5 |
2.8 |
|
|
8 |
103.29 |
5.4 |
4.3 |
|
13 |
387.46 |
3.8 |
3 |
|
|
9 |
115.92 |
6.1 |
4.8 |
1420 |
10 |
348.23 |
2.8 |
2 |
|
|
10 |
128.49 |
6.8 |
5.3 |
|
14 |
417.18 |
3.2 |
2.4 |
|
630 |
6 |
92.83 |
3.4 |
2.6 |
1620 |
12 |
476.37 |
2.9 |
2.1 |
|
|
7 |
108.05 |
4 |
3.1 |
|
14 |
554.99 |
3.2 |
2.4 |
|
|
8 |
123.22 |
4.6 |
3.6 |
1820 |
14 |
627.04 |
3.3 |
2.2 |
|
|
9 |
138.33 |
5.1 |
4 |
2020 |
14 |
693.09 |
- |
2 |
|
|
10 |
153.4 |
5.7 |
4.5 |
2220 |
14 |
762.15 |
- |
1.8 |
注：表中國標指GB/T9711.1-1997標準，部標指SY/T5037-2000標準。
